¿Cuáles son los componentes de las válvulas motorizadas de latón?

¿Cuáles son los componentes de las válvulas motorizadas de latón?

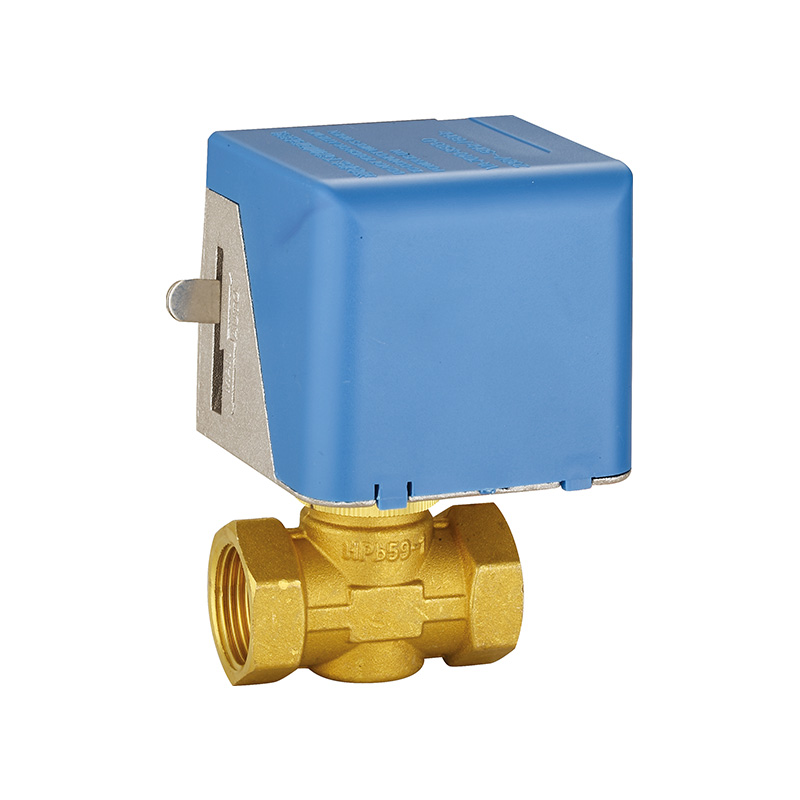

Una válvula motorizada de latón es un conjunto de dos subsistemas principales: el cuerpo de la válvula y el actuador.

Cuerpo de válvula de latón: este es el componente de manejo de fluidos, generalmente hecho de una aleación de latón resistente a la descincificación (DZR). Contiene los puertos de entrada y salida, el asiento de la válvula y el obturador (la parte que abre o cierra la ruta del flujo, como una bola, un disco o un émbolo).

Vástago o husillo: es un eje metálico que conecta el obturador dentro del cuerpo de la válvula con el actuador. Su rotación o movimiento lineal es lo que abre o cierra la válvula.

Actuador eléctrico: Es la unidad motriz, generalmente alojada en una caja de plástico o metal. Contiene un pequeño motor eléctrico síncrono o con engranajes que proporciona el par para el funcionamiento de la válvula. Un sistema de reducción de engranajes convierte la rotación de alta velocidad y bajo par del motor en la salida de menor velocidad y mayor par necesaria para girar el vástago de la válvula contra la presión del fluido.

Interruptores de límite y circuitos de control: los microinterruptores internos se activan mecánicamente cuando la válvula alcanza la posición completamente abierta o completamente cerrada. Esto corta la energía al motor para evitar que se esfuerce y envía una señal a un sistema de control para indicar la posición de la válvula.

Anulación manual: muchos diseños incluyen una palanca o perilla manual que permite operar la válvula manualmente en caso de un corte de energía o para mantenimiento.

Caja y sellos: Los sellos ambientales, como juntas tóricas y juntas, se utilizan en la unión entre el actuador y el cuerpo de la válvula para evitar la entrada de agua. Un sello de eje alrededor del vástago evita que el líquido se escape del cuerpo de la válvula al actuador.

¿Por qué existen las Válvulas Motorizadas de Latón?

La necesidad de un control de fluidos remoto y confiable en sistemas automatizados impulsa el desarrollo y uso de estas válvulas.

Habilitación de la automatización y el control remoto

Su objetivo principal es eliminar la necesidad de que una persona esté físicamente presente para girar una válvula. Pueden funcionar con temporizadores, sensores de presión o sistemas centralizados de gestión de edificios. Esto permite la secuenciación automatizada de procesos, como cambiar entre fuentes de calor en un sistema de caldera o controlar los ciclos de riego según un cronograma.

Proporcionar un cierre confiable en ubicaciones inaccesibles

A menudo se instalan en lugares a los que es difícil o inseguro acceder regularmente, como espacios en el techo, salas de máquinas o equipos en la azotea. La función motorizada permite una apertura y cierre seguros desde un cómodo punto de control.

Integración con la gestión de procesos y edificios

En los sistemas HVAC (calefacción, ventilación y aire acondicionado) modernos y en las líneas de procesos industriales, estas válvulas sirven como elementos de control finales. Responden a señales de controladores para modular el flujo, manteniendo parámetros como la temperatura o la presión dentro de un rango establecido, mejorando así la eficiencia y consistencia del sistema.

Problemas de fabricación de válvulas motorizadas de latón

La producción de estos dispositivos integrados presenta varios desafíos técnicos que pueden afectar la calidad, el costo y el rendimiento.

Una cuestión principal es garantizar un sellado confiable entre el actuador y el cuerpo de la válvula. La interfaz debe mecanizarse con precisión para evitar la entrada de agua externa que podría dañar el motor eléctrico y la fuga de fluido interno a lo largo del vástago de la válvula. Lograr esto requiere tolerancias estrictas y una calidad constante en la rosca o en la brida de montaje.

La integración y protección de componentes eléctricos es otro desafío. El motor, los engranajes y los interruptores de límite deben ensamblarse en una carcasa compacta que sea impermeable (a menudo con una clasificación IP) y resistente a las condiciones ambientales donde se instalará, como la temperatura o la humedad. Un sellado deficiente o un aislamiento eléctrico deficiente pueden provocar fallos prematuros del motor o fallos eléctricos.

La calibración y sincronización durante el montaje es fundamental. Los interruptores de límite deben configurarse con precisión para que se activen exactamente cuando la válvula alcance su posición completamente abierta o cerrada. Una calibración inadecuada puede hacer que el motor continúe funcionando contra un tope mecánico, provocando sobrecalentamiento, desgaste de los engranajes o daños en el vástago.
